نحوه اتصال ریسه ال ای دی به برق

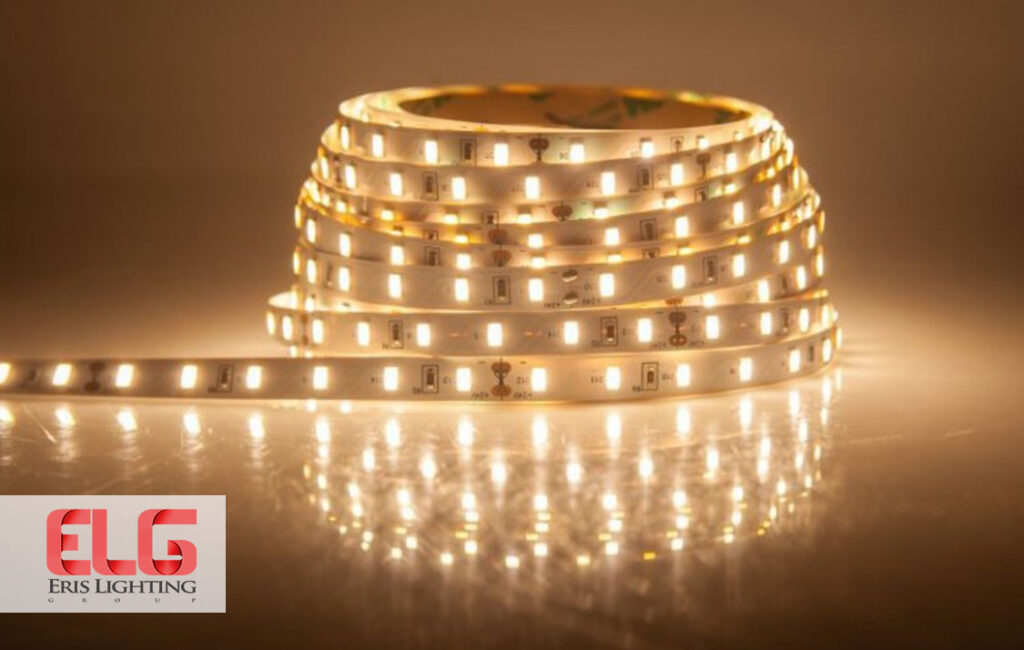

ریسههای LED یکی از سادهترین و جذابترین راهها برای نورپردازی خانه، فروشگاه، ویترین، کابینت، سقف کاذب، راهرو و حتی نمای ساختمان هستند. انعطاف پذیری بالا، تنوع رنگ نور و امکان نصب در فضاهایی که چراغهای معمولی نمیتوانند به خوبی در آنها قرار بگیرند، باعث شده ریسه ال ای دی به یکی از محبوبترین گزینهها در نورپردازی دکوراتیو تبدیل شود.
اما یک سؤال مهم وجود دارد: ریسه LED را چطور به برق وصل کنیم؟
پاسخ این سؤال به نوع ریسه بستگی دارد. همه ریسهها مستقیماً به برق شهری ۲۲۰ ولت وصل نمیشوند. برای مثال، بسیاری از ریسههای نواری با ولتاژ ۱۲ یا ۲۴ ولت کار میکنند و برای راه اندازی آنها به منبع تغذیه مناسب نیاز است. در مقابل، بعضی ریسههای شلنگی برای کار با برق ۲۲۰ ولت طراحی شدهاند و با تجهیزات مخصوص خود به برق متصل میشوند.
در این راهنما، مرحله به مرحله نحوه اتصال انواع ریسه ال ای دی به برق را بررسی میکنیم تا بدانید برای هر مدل ریسه به چه تجهیزاتی نیاز دارید و هنگام نصب باید به چه نکاتی توجه کنید.
قبل از اتصال ریسه LED به برق، چه چیزهایی را بررسی کنیم؟
قبل از اینکه ریسه را به برق بزنید، اولین و مهمترین کار این است که مشخصات آن را بررسی کنید.
روی بسته بندی یا مشخصات محصول معمولاً اطلاعاتی مانند موارد زیر نوشته میشود:
- 🔴 ولتاژ کاری ریسه
- 🟠 توان مصرفی در هر متر
- 🟡 طول ریسه
- 🟢 رنگ نور
- 🔵 نوع ریسه
- 🟣 درجه حفاظت در برابر آب و گرد و غبار
- 🟤 نوع برش
- ⚪ نحوه اتصال و تجهیزات مورد نیاز
ولتاژ ریسه را حتماً جدی بگیرید. برای مثال، ریسه ۱۲ ولت باید با منبع تغذیه ۱۲ ولت استفاده شود و اتصال مستقیم آن به برق ۲۲۰ ولت باعث آسیب جدی به ریسه خواهد شد. همین موضوع درباره ریسه ۲۴ ولت نیز صادق است؛ منبع تغذیه ۲۴ ولت را نمیتوان با ریسه ۱۲ ولت جایگزین کرد.
پس قبل از هر کاری مشخص کنید ریسه شما ۱۲ ولت، ۲۴ ولت یا ۲۲۰ ولت است.

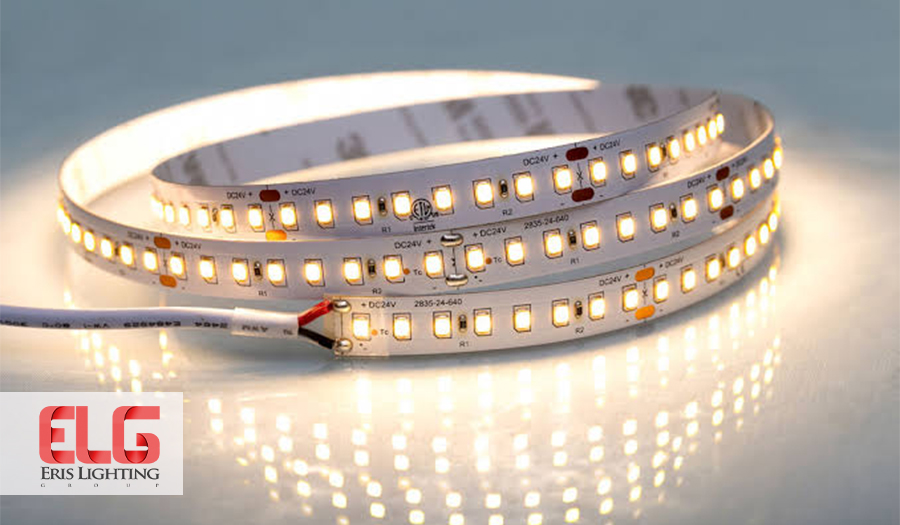

روش اتصال ریسه ال ای دی نواری به برق
ریسههای LED نوارd برای نورپردازی کابینت، کمد، سقف، دکوراسیون داخلی، ویترین و نور مخفی استفاده میشوند. بسیاری از مدلهای این ریسه با ولتاژ ۱۲ یا ۲۴ ولت DC کار میکنند؛ بنابراین نمیتوان آنها را مستقیماً به پریز برق شهری متصل کرد.
برای اتصال این نوع ریسه به برق، به یک منبع تغذیه LED یا آداپتور مناسب نیاز دارید.
وسایل مورد نیاز
بسته به نوع ریسه، معمولاً به این موارد نیاز خواهید داشت:
- ریسه LED نواری
- منبع تغذیه ۱۲ یا ۲۴ ولت
- سیم مناسب
- کانکتور یا رابط ریسه

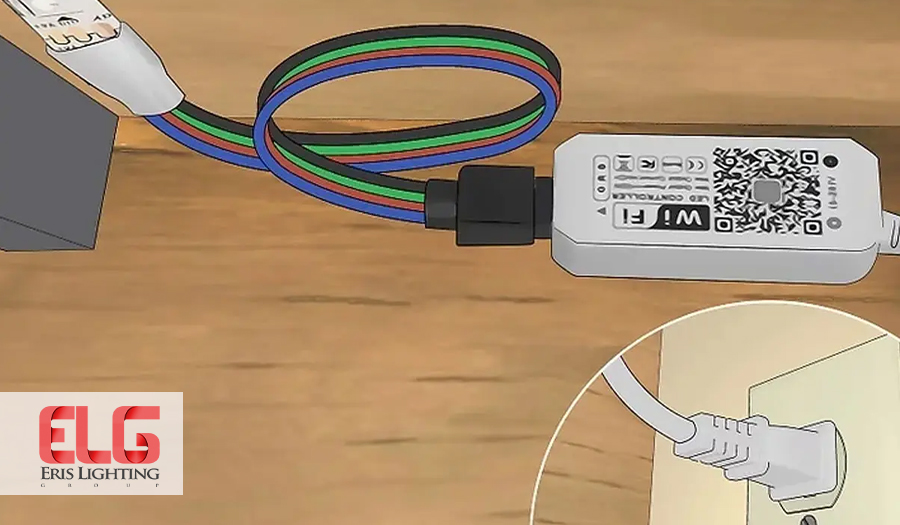

- در صورت نیاز، دیمر یا کنترلر
- هویه و سیم لحیم، در صورت انتخاب روش لحیمکاری
مرحله اول؛ انتخاب منبع تغذیه مناسب
مهمترین مرحله در نحوه اتصال ریسه ال ای دی نواری به برق، انتخاب آداپتور یا منبع تغذیه مناسب است. فرض کنید ریسه شما ۱۲ ولت است و مصرف آن ۱۰ وات در هر متر است. اگر ۵ متر از این ریسه داشته باشید:
۱۰ × ۵ = ۵۰ وات
بنابراین ریسه شما در مجموع حدود ۵۰ وات مصرف دارد. بهتر است منبع تغذیه را با مقداری ظرفیت اضافه انتخاب کنید تا دائماً در حداکثر توان خود کار نکند. یک روش رایج، در نظر گرفتن حدود ۲۰ درصد ظرفیت بیشتر است. در این مثال، منبع تغذیهای با توان حدود ۶۰ وات یا بیشتر میتواند انتخاب مناسبتری باشد؛ البته مشخصات دقیق خود محصول همیشه اولویت دارد.
نکته مهمی که باید در نظر بگیرید:
- اگر ریسه شما ۱۲ ولت است، خروجی منبع تغذیه باید ۱۲ ولت باشد.
- اگر ریسه شما ۲۴ ولت است، خروجی منبع تغذیه باید ۲۴ ولت باشد.
بالا بودن ولتاژ میتواند باعث آسیب دیدن LEDها شود و پایین بودن آن نیز ممکن است باعث شود ریسه نور کافی نداشته باشد یا عملکرد مطلوبی ارائه نکند.
مرحله دوم؛ اتصال ریسه به منبع تغذیه
پس از انتخاب منبع تغذیه، باید سیمهای ریسه را به خروجی DC منبع متصل کنید. در ریسههای تک رنگ معمولاً محل اتصال با علامتهای + و – مشخص شده است. بنابراین:
مثبت منبع تغذیه → مثبت ریسه
منفی منبع تغذیه → منفی ریسه
در این مرحله باید به قطبهای مثبت و منفی توجه کنید. جا به جا کردن قطبها ممکن است باعث روشن نشدن ریسه شود و در برخی محصولات میتواند به مدار آسیب بزند. بعد از اطمینان از اتصال صحیح، ورودی ۲۲۰ ولت منبع تغذیه را به برق شهری وصل میکنید. به این ترتیب مسیر برق به شکل زیر خواهد بود:
برق شهری ۲۲۰ ولت → منبع تغذیه → برق ۱۲/۲۴ ولت → ریسه LED

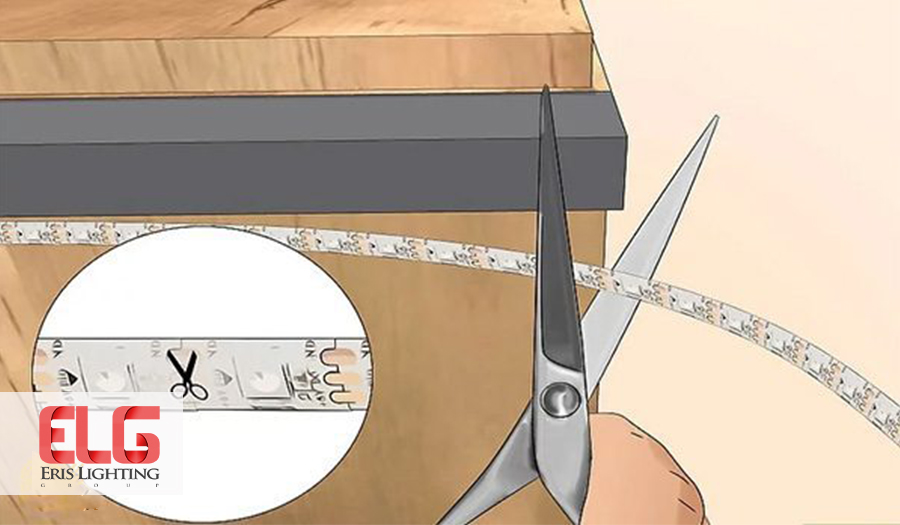

نحوه برش ریسه LED نواری
یکی از مزیتهای مهم ریسههای نواری، امکان برش آنها در نقاط مشخص است. روی نوار معمولاً خطوطی وجود دارد که محل مجاز برش را مشخص میکنند. ریسه را فقط از همین نقاط برش بزنید.
اگر ریسه را در محل اشتباه قطع کنید، ممکن است بخشی از مدار از کار بیفتد. بعد از برش نیز میتوانید با استفاده از کانکتور مخصوص، سیم یا لحیم کاری، اتصال مورد نظر را ایجاد کنید.
اتصال ریسه نواری با کانکتور
اگر نمیخواهید از هویه استفاده کنید، یکی از راحتترین روشها استفاده از کانکتور ریسه LED است. کانکتور مناسب را با توجه به نوع ریسه انتخاب کنید؛ برای مثال تعداد پینهای ریسه تک رنگ با RGB یکسان نیست.
در ریسه تک رنگ معمولاً 2 اتصال مثبت و منفی داریم، در حالی که ریسههای RGB ممکن است 4 اتصال داشته باشند. برای اتصال:
- ریسه را از محل مشخص شده برش بزنید.
- انتهای ریسه را داخل کانکتور قرار دهید.
- علامتهای مثبت و منفی یا رنگ سیمها را با کانکتور هماهنگ کنید.
- کانکتور را ببندید تا ریسه در جای خود محکم شود.
- اتصال را بررسی کنید.
- سپس سیستم را به برق متصل کنید.
مزیت این روش این است که برای بسیاری از مدلها نیازی به لحیم کاری ندارید.
اتصال ریسه LED با لحیم کاری
روش دیگری که برای اتصال ریسه نواری استفاده میشود، لحیم کاری سیم به ریسه است. این روش نسبت به کانکتور اتصال محکمتری ایجاد میکند و برای بعضی پروژههای حرفهای انتخاب مناسبتری است.
- برای این کار ابتدا ریسه را از محل مشخص شده برش دهید.
- سپس سیمها را روی نقاط اتصال مثبت و منفی ریسه لحیم کنید.
- در ریسههای RGB نیز باید هر سیم به ترمینال مربوط به خودش متصل شود.
- هنگام لحیم کاری نباید هویه را برای مدت طولانی روی پدهای ریسه نگه دارید، چون حرارت زیاد میتواند به برد یا LEDها آسیب بزند.
اگر تجربه کافی در کار با برق و لحیم کاری ندارید، بهتر است این مرحله را به فرد متخصص بسپارید.

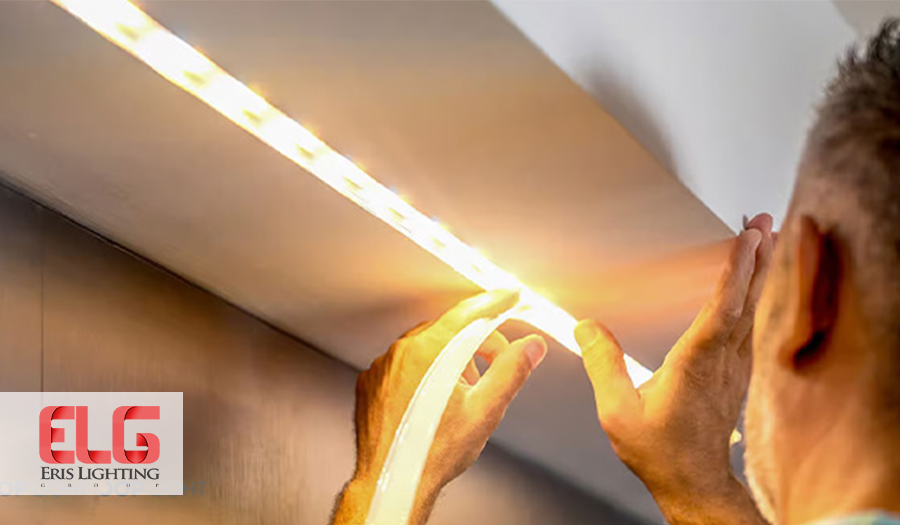

آموزش نصب ریسه LED نواری روی سطح

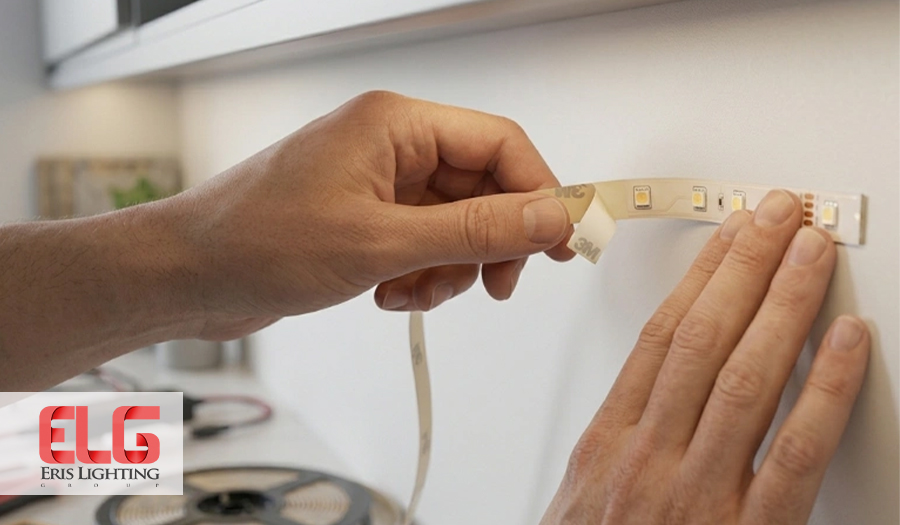

بعد از اینکه اتصال الکتریکی ریسه را آماده کردید، نوبت به نصب آن میرسد. بیشتر ریسههای نواری پشت خود چسب دارند و به همین دلیل نصب آنها بسیار ساده است.
مراحل نصب ریسه
- سطح را تمیز کنید: محل نصب باید خشک، تمیز و بدون گردوغبار یا چربی باشد.
- اندازه مورد نیاز را مشخص کنید: قبل از جدا کردن لایه چسبی، محل نصب و طول مورد نیاز را دقیق اندازه گیری کنید.
- ریسه را از محل مجاز برش دهید.
- لایه محافظ چسب را جدا کنید.
- ریسه را به آرامی روی سطح قرار دهید.
- در نهایت ریسه را کمی فشار دهید تا کاملاً به سطح بچسبد.
اگر قرار است ریسه در محیط گرم، مرطوب یا روی سطحی نصب شود که چسبندگی مناسبی ندارد، بهتر است از پروفیل یا تجهیزات نگهدارنده مناسب نیز استفاده کنید.
نحوه اتصال ریسه LED شلنگی ۲۲۰ ولت به برق
ریسه شلنگی یکی دیگر از انواع پرکاربرد ریسههای LED است که به خصوص در نورپردازی نما، حیاط، تراس، فروشگاه و فضاهای خارجی کاربرد زیادی دارد.
بعضی مدلهای ریسه شلنگی برای برق ۲۲۰ ولت طراحی شدهاند و برخلاف ریسههای نواری ۱۲ یا ۲۴ ولت، به آداپتور کاهنده ۱۲ یا ۲۴ ولت احتیاج ندارند.
با این حال، اتصال آنها نیز باید با سوکت یا یکسو کننده مخصوص همان مدل ریسه انجام شود. در برخی ریسههای ۲۲۰ ولت، این قطعه وظیفه یکسو سازی جریان را بر عهده دارد و ولتاژ را به ۱۲ یا ۲۴ ولت کاهش نمیدهد؛ بنابراین قسمتهای برق دار ریسه همچنان نیازمند عایق کاری و رعایت اصول ایمنی هستند.
مراحل اتصال ریسه شلنگی
- ریسه را از برق جدا نگه دارید: هرگز هنگام اتصال پین یا سوکت، ریسه را به پریز متصل نکنید.
- محل اتصال ریسه را مشخص کنید: اگر ریسه قابلیت برش دارد، آن را فقط از محلهای مشخص شده برش دهید.
- یکسو کننده یا سوکت مخصوص ریسه را نصب کنید: پینهای سوکت باید دقیقاً با محل اتصال ریسه هماهنگ باشند.
- اتصال را کاملاً محکم کنید: شل بودن اتصال میتواند باعث ایجاد مشکل در عملکرد ریسه شود.
- محل اتصال را آب بندی کنید: اگر به دنبال نصب ریسه شلنگی در نمای ساختمان یا محیط مرطوب هستید، استفاده از محفظه آب بندی یا تجهیزات مناسب برای جلوگیری از نفوذ آب اهمیت زیادی دارد.
- ریسه را کاملاً باز کنید: ریسه شلنگی را به صورت حلقه شده برای مدت طولانی روشن نگذارید؛ تجمع گرما میتواند دمای آن را بالا ببرد.
- در نهایت دو شاخه را به پریز متصل کنید: اگر همه اتصالات صحیح باشند، ریسه باید روشن شود.
اتصال 2 ریسه LED به یکدیگر
گاهی برای یک پروژه به طول بیشتری از ریسه نیاز دارید و لازم است 2 قطعه ریسه را به هم متصل کنید. روش اتصال به نوع ریسه بستگی دارد:
🟧 برای بعضی ریسههای شلنگی ۲۲۰ ولت، رابط یا کانکتور مخصوص وجود دارد که امکان اتصال 2 قطعه را فراهم میکند.
🟨 در ریسههای نواری نیز میتوان از کانکتورهای مخصوص یا لحیم کاری استفاده کرد.
نکته مهم این است که هر کانکتوری برای هر ریسهای مناسب نیست. تعداد پین، ولتاژ، عرض ریسه و نوع مدار باید با کانکتور هماهنگ باشد.
آیا میتوان ریسه LED را مستقیم به برق وصل کرد؟
این سؤال یکی از پرتکرارترین سوالها درباره ریسه LED است و پاسخ آن کاملاً به نوع ریسه بستگی دارد.
ریسه ۱۲ ولت
❌ اتصال مستقیم به برق ۲۲۰ ولت ممنوع است.
ریسه ۲۴ ولت
❌ اتصال مستقیم به برق ۲۲۰ ولت ممنوع است.
ریسه ۲۲۰ ولت
✅ در صورتی که محصول برای برق ۲۲۰ ولت طراحی شده باشد، با تجهیزات اتصال مخصوص همان محصول قابل استفاده است.
نکات مهم هنگام نصب و اتصال ریسه LED
برای اینکه ریسه شما عملکرد بهتر و عمر طولانیتری داشته باشد، چند نکته را فراموش نکنید:
- 🔻 ولتاژ منبع تغذیه باید دقیقاً با ولتاژ ریسه مطابقت داشته باشد.
- 🔺 توان منبع تغذیه را متناسب با طول و توان مصرفی ریسه انتخاب کنید.
- 🔻 ریسه را فقط از محلهای مشخص شده برش دهید.
- 🔺 برای فضای بیرونی، حتماً به درجه حفاظت ریسه در برابر آب و گرد و غبار توجه کنید.
- 🔻 محل اتصال ریسههای مورد استفاده در فضای بیرونی باید بهخوبی آب بندی شود.
- 🔺 ریسه شلنگی را هنگام روشن بودن به صورت حلقه شده رها نکنید.
- 🔻 از خم کردن شدید ریسه در یک نقطه خودداری کنید.
- 🔺 برای نصب دائمی، از تجهیزات نگهدارنده مناسب استفاده کنید.
- 🔻 اگر با برق ۲۲۰ ولت کار میکنید و تجربه کافی ندارید، نصب را به برق کار متخصص بسپارید.

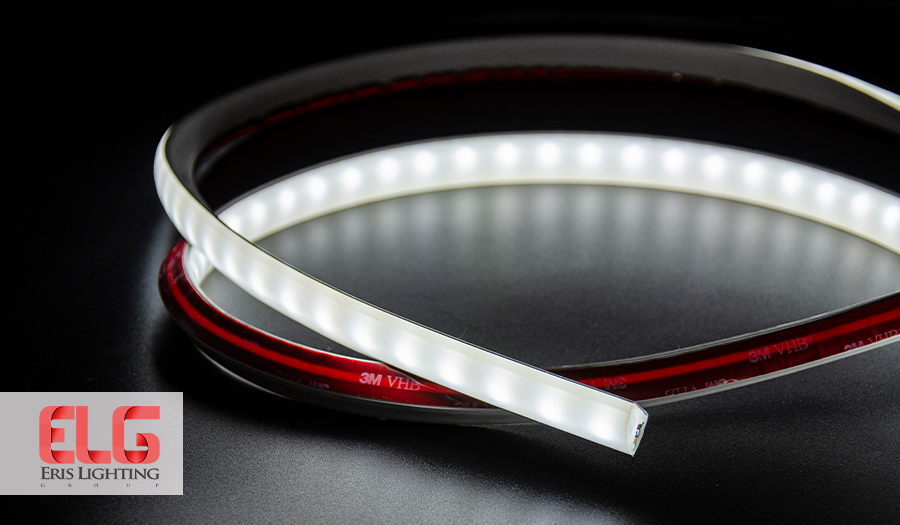

بهترین برند ریسه LED چیست؟
فقط خرید یک ریسه ارزان قیمت برای داشتن یک نورپردازی خوب کافی نیست. کیفیت چیپ LED، تراکم LED، یکنواختی نور، کیفیت مدار، روکش، توان مصرفی، طول عمر و گارانتی از جمله مواردی هستند که هنگام انتخاب ریسه باید به آنها توجه کنید.
در بازار ایران برندهای مختلفی در زمینه تولید ریسه LED فعالیت میکنند و لوپ لایت یکی از بهترین مارکهای ریسه شلنگی نیز میباشد. محصولات این برند در مدلهای مختلفی مانند ریسههای نواری، ریسههای ۲۲۰ ولت و نئون فلکس عرضه میشوند.
در کنار لوپ لایت، بسته به نوع پروژه میتوان برندهای دیگری مانند شراک، کارامکس، کارسان، پارس شعاع و مودی را نیز بررسی کرد.
خرید بهترین ریسه LED از اریس لایتینگ
اگر برای نورپردازی خانه، فروشگاه، ویترین، کابینت، سقف کاذب یا نمای ساختمان به دنبال خرید ریسه LED باکیفیت هستید، انتخاب فروشنده معتبر به اندازه انتخاب برند اهمیت دارد.
فروشگاه اینترنتی اریس لایتینگ مجموعهای از انواع ریسههای LED و تجهیزات نورپردازی را ارائه میکند و میتوانید مدلهای مختلف ریسه را متناسب با نیاز پروژه خود بررسی کنید.
یکی از گزینههای ویژه اریس لایتینگ، محصولات لوپ لایت است. این مجموعه به عنوان نماینده فروش محصولات لوپ لایت فعالیت دارد و در کنار آن، برندهایی مانند شراک، کارامکس و … نیز در سبد محصولات آن قرار گرفتهاند.
اگر هنوز نمیدانید برای پروژه شما ریسه ۱۲ ولت، ۲۴ ولت یا ۲۲۰ ولت مناسبتر است، میتوانید با پشتیبانی آنلاین اریس لایتینگ در ارتباط باشید و از مشاوره رایگان استفاده کنید.
